1. IDENTIFICACIÓN Y OBJETO DA ACTUACIÓN
Proyecto: INSTALACIÓN SOLAR FOTOVOLTAICA DESTINADA A GENERACIÓN ELÉCTRICA PARA AUTOCONSUMO EN LA PISICINA MUNICIPAL DE FRIGSA DEL AYUNTAMIENTO DE LUGO
N.º de expediente: FEDER-EELL-2020-003827
PROGRAMA DE SUBVENCIONES A PROYECTOS SINGULARES DE ENTIDADES LOCALES QUE FAVOREZCAN EL PASO A UNA ECONOMÍA BAJA EN CARBONO EN EL MARCO DEL PROGRAMA OPERATIVO FEDER DE CRECIMIENTO SOSTENIBLE 2014-2020
Medida n.º 15: Instalaciones eléctricas fotovoltaicas destinadas a producción de electricidad para autoconsumo

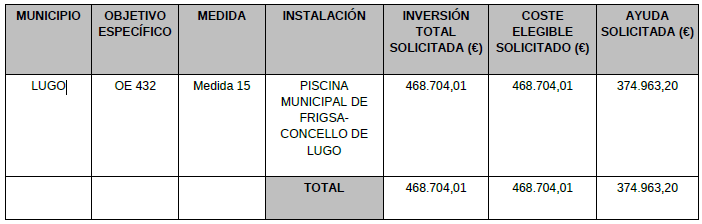

Descripción económica de la ayuda solicitada:
2. DESCRIPCIÓN GENERAL DE LAS ACTUACIONES REALIZADAS
| Objeto del proyecto |
INSTALACION SOLAR FOTOVOLTAICA DESTINADA A GENERACION ELECTRICA PARA AUTOCONSUMO EN LA PISICINA MUNICIPAL DE FRIGSA DEL CONCELLO DE LUGO |
|
Descripción general de las actuaciones realizadas |
Instalación de 278 paneles solares fotovoltaicos de la casa SUNPOWER MAXEON 3 400W, asociados a tres inversores trifásicos de 30 kW/ud, marca HUAWEI, modelo SUN2000-KTL-M3, baterías de ión-litio de la marca CEGASA eBrick Pro 280, con capacidad de 322,56 kwh, con su correspondiente convertidor, un cargador de vehículo eléctrico marca Orbis, modelo VIARIS, CITY de 43kW, todo ello gestionado por un SCADA/HMI Estación metereológica |
2.1 DESCRIPCIÓN INSTALACIONES MUNICIPALES SOBRE LAS QUE SE ACTÚA
La instalación solar fotovoltaica se ha realizado en la cubierta de la Piscina Municipal que el Concello de Lugo posee en el Recinto de Frigsa (Parque da Milagrosa) con referencia catastral 7347001PH1674N0001XI.
La instalación solar se ubica sobre la cubierta de la Piscina Municipal, fijada sobre cubierta integrada en la cubierta del edificio de forma coplanar, inclinada a 15º.
- Detalle general de las actuaciones realizadas:
El sistema de generación fotovoltaica está formado por paneles fotovoltaicos instalados sobre estructura de soporte de los paneles e inversor.
Se han instalado 278 paneles fotovoltaicos SUNPOWER MAXEON 3 400W fabricados en silicio monocristalino, ubicados sobre estructura prefabricada de hormigón Solarbloc. Los paneles tienen una potencia máxima de generación de 400 W, lo que supone una potencia total máxima de 111,20 kW.
Se han instalado tres inversores HUAWEI modelo SUN2000-30KTL-M3 de 30 kW de potencia nominal en corriente alterna.
Se ha instalado un convertidor de baterías marca NORVENTO modelo nGM-100-1DC-T380-400VAC-ST Gridmaster on-grid de 100 kVA de potencia nominal y un sistema de acumulación en baterías de 322,56 kWh compuesto por 2 strings de 12 módulos eBick Pro 280 de CEGASA.
Se ha instaldo un cargador de vehículo eléctrico marca ORBIS modelo VIARIS CITY 43 kW 3x63A.
Todo el sistema es gestionado por un SCADA/HMI, específicamente diseñado por NORVENTO para este proyecto.
La potencia total de generación del sistema fotovoltaico es de 111,2 kW, la potencia del inversor es de 90 kW y la acumulación en baterías de 322,56 kWh.
3. RESULTADOS ENERGÉTICOS
Estado después de la medida:
|
INSTALACIÓN 1: PISCINA DE FRIGSA |
|
|
Energía eléctrica importada de red (kWh/año) |
586.385 kWh |
|
Potencia nominal generador fotovoltaico (kWp) |
111,2 kWp |
|
Tipología de actuación |
Fotovoltaica |
|
Potencia nominal inversor (kW) |
30 kW (3 unidades) |
|
Capacidad nominal del acumulador (C10 en Ah) |
322,56 kwh |
|
Demanda energía eléctrica (kWh/día) |
1.606,53 kWh/día |
|
Energía total producida por la instalación (kWh/año) |
134.500 kWh |
|
Energía eléctrica autoconsumida (kWh/año) |
134.500 kWh |
|
Energía eléctrica vertida a red (kWh/año) |
--- |
|
Energía eléctrica autoconsumida / Consumo energético antes de la medida (%) |
18,44 %
|
Indicadores:
|
INSTALACIÓN 1: PISCINA DE FRIGSA |
|
|
C030 Capacidad adicional de producción de energía renovable eléctrica (MW) |
0,111 MW |
|
C034 Reducción de emisiones de GEI [tCO2 eq/año] |
70,07 tCO2 |
